Plan de masse : définition, différences, usages et exemples (guide complet)

Résumé rapide : Le plan de masse (souvent noté PCMI2 en permis de construire) est le document qui montre l’implantation d’un projet sur une parcelle, ses distances aux limites, ses accès et ses réseaux. Indispensable pour les autorisations d’urbanisme, il se distingue du plan de situation (vue large) et du plan cadastral (références foncières).

Qu’est-ce qu’un plan de masse ? — Définition claire

Définition simple

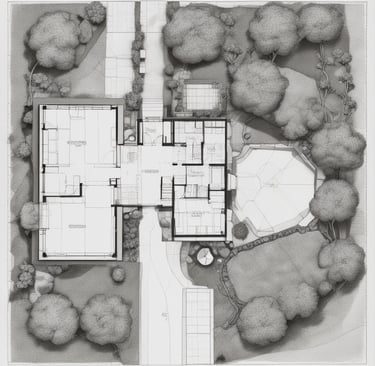

Un plan de masse est un dessin technique à échelle qui représente l’implantation précise d’un projet sur un terrain : bâtiments existants et à construire, limites de propriété, voies d’accès, stationnements, altimétries et principaux réseaux (eau, électricité, assainissement). C’est la pièce de base pour comprendre comment un bâtiment s’insère physiquement et réglementairement dans son contexte.

Il accompagne les demandes d’autorisations (déclaration préalable ou permis de construire) et complète les autres plans (niveaux, coupes, façades) en offrant une vue d’ensemble : distances aux limites, orientations, servitudes, gestion des eaux pluviales et éléments paysagers.

En pratique, démarrer tout projet par un bon plan de masse évite les surprises (contraintes foncières, règles d’urbanisme, accès) et facilite la coordination entre géomètre, bureau d’études et entreprises.

Ce que montre un plan de masse : limites, bâti, accès et réseaux

• Limites de propriété : matérialisées et cotées, elles conditionnent retraits, alignements et servitudes.

• Bâti existant et projeté : empreintes au sol, distances aux limites, parfois hauteurs pour l’ensoleillement et l’ombrage.

• Accès et circulation : entrées piétons/véhicules, cheminements, zones de dépose, stationnements, revêtements.

• Paysage et eaux pluviales : arbres à conserver, plantations prévues, pentes, noues, bassins d’infiltration.

• Réseaux : eau, électricité, assainissement (collectif/individuel), gaz, télécoms, repérés avec symboles/légende.

Bien conçu, le plan de masse cartographie et hiérarchise toutes les contraintes du site pour guider la conception et l’instruction.

Plan de masse, plan cadastral, plan de situation : les différences

Rôles et niveaux de détail

• Plan cadastral : document administratif/fiscal indiquant parcelles et limites cadastrales. Utile pour identifier/attester, mais pas conçu pour décrire un projet de construction en détail.

• Plan de situation : situe la parcelle dans son contexte élargi (quartier/commune, grands axes). Échelle réduite (ex. 1/5 000 à 1/25 000).

• Plan de masse : document technique à échelle adaptée (souvent 1/200 à 1/500) détaillant l’implantation précise, les distances, accès et réseaux sur la parcelle.

En synthèse : le cadastre identifie, le plan de situation localise, le plan de masse implante.

Utilités et éléments clés d’un plan de masse

Les informations indispensables à faire figurer

• Références cadastrales et limites de propriété clairement matérialisées.

• Localisation de l’ouvrage projeté et des constructions existantes (dimensions, surfaces, emprises).

• Distances aux limites, retraits et mitoyennetés.

• Orientation (flèche du nord) et échelle graphique/numérique.

• Accès et desserte : chemin d’entrée, stationnements, cheminements.

• Réseaux et branchements (eau, électricité, assainissement, etc.).

• Éléments paysagers majeurs (arbres, haies, zones végétalisées) et gestion des eaux pluviales.

• Altimétries si la topographie est significative (pentes, niveaux de plancher).

• Servitudes et contraintes (passage, droits de vue, périmètres protégés, inondabilité).

• Indicateurs réglementaires demandés localement (surface de plancher, emprise au sol, matériaux/teintes).

Lisibilité : prévoyez une légende complète, une échelle graphique, des cotes claires et un cartouche (informations, date, signature).

Permis de construire : comment le plan de masse est utilisé

Le plan de masse est central pour l’instruction d’un dossier d’urbanisme. Il permet à la mairie d’évaluer la conformité aux règles (PLU/règlement communal) et de mesurer l’impact sur le voisinage.

• Vérification des règles : emprise, hauteurs, reculs, alignements, obligations de stationnement.

• Intégration paysagère : alignements, percées visuelles, conservation d’arbres.

• Contrôles techniques : position des réseaux, zones non aedificandi, sécurité incendie.

• Fluidité d’instruction : un plan clair réduit les demandes complémentaires.

Après autorisation, il sert de référence chantier et, en cas de modifications notables, d’appui à une demande modificative.

Lire un plan de masse comme un pro : échelle, orientation, légende

ÉchelleUsage conseillé1/200Implantation fine sur la parcelle (maison individuelle, détails d’accès)1/500Projets courants (maisons, petits lotissements)1/1000Vue d’ensemble à l’échelle du quartier

Réflexes de lecture : vérifier l’échelle et la flèche du nord, lire la légende en entier, repérer les distances aux limites et niveaux altimétriques, distinguer existant/projet, confronter le plan au PLU.

Règles d’urbanisme à vérifier (PLU, servitudes, inondabilité)

• PLU/règlement communal : hauteurs, reculs, emprise au sol, densité, parfois teintes et matériaux.

• Servitudes : passage, réseaux, éclairage, vues — à reporter au plan.

• Risques : zonages PPR(P)/PPRI (inondation) et prescriptions associées.

• Patrimoine : sites classés/inscrits, AVAP/SPR, monuments historiques.

• Géotechnique : étude de sol (G1) si contexte contraint.

Sources utiles : mairie (PLU), cadastre, géoportail des risques, préfecture. Croisez documents officiels et relevés professionnels (géomètre, bureau d’études).

Exemples et cas d’usage

Extension

Mettre en évidence l’emprise existante/projetée, les retraits, les nouvelles ouvertures, l’accessibilité chantier, les raccordements. Ajouter les cotes de niveau pour l’ensoleillement/ombrage et les éventuelles servitudes.

Construction neuve

Intégrer le bâtiment principal et les annexes, l’orientation (apports solaires, vents), les accès, stationnements, espaces verts et surfaces imperméabilisées, en respectant strictement les prescriptions du PLU.

Division parcellaire

Définir les limites des lots, la desserte commune (voirie/réseaux), les servitudes d’utilité publique, les zones de rétention d’eau, et, si besoin, des schémas d’implantation type pour garantir la cohérence d’ensemble.

Qui réalise un plan de masse ?

• Géomètre-expert : bornage, levé topo, limites garanties — la base de confiance.

• Architecte : conception globale, intégration urbaine/paysagère, montage du dossier de permis (obligatoire au-delà de certains seuils de surface).

• Dessinateur-projeteur (DAO) : option économique pour dossiers simples, à partir d’un relevé fiable.

Coûts, délais et étapes typiques

1. Relevé topo / bornage (géomètre)

2. Conception & implantation (architecte/dessinateur)

3. Validation réglementaire (compatibilité PLU/servitudes/risques)

4. Intégration au dossier (DP ou PC, pièces normalisées)

PrestationCoût indicatifDélai moyenBornage / relevé topographique (géomètre)500 € – 2 500 €1–3 semainesPlan de masse par dessinateur150 € – 900 €1–2 semainesPlan de masse + dossier par architecte800 € – 6 000 € (selon projet)2 semaines – plusieurs mois

Astuce délais : préparez en amont cadastre, diagnostics (sol, réseaux) et extraits du PLU pour réduire les allers-retours avec l’administration.

Conseils d’implantation : orientation, végétation, performance

• Orientation : pièces de vie au sud/sud-est, protections solaires (auvents, brise-soleil), casquettes pour limiter les surchauffes.

• Végétation : arbres caducs au sud (ombre d’été / soleil d’hiver), haies au nord-ouest contre vents dominants, surfaces perméables pour infiltrer les pluies.

• Énergie & durabilité : orienter toitures pour photovoltaïque, limiter les surfaces imperméabilisées, privilégier l’inertie thermique des façades exposées, prévoir récupération d’eau de pluie et zones techniques ventilées.

• Exploitation & maintenance : accessibilité aux équipements (panneaux, cuves), cheminements piétons lisibles et sécurisés.

FAQ — Questions fréquentes sur le plan de masse

Le plan de masse est-il obligatoire pour un permis de construire ?
Oui, c’est une pièce obligatoire du dossier (souvent référencée PCMI2) qui permet d’apprécier la conformité du projet à la parcelle.

À quelles échelles réalise-t-on un plan de masse ?
Les échelles courantes vont de 1/200 à 1/500 pour la parcelle, et jusqu’à 1/1000 pour une vue d’ensemble.

Quelle différence avec le plan de situation et le plan cadastral ?
Le plan de situation localise à grande échelle (commune/quartier), le plan cadastral renseigne les références/parcelles, le plan de masse implante précisément le projet sur le terrain.

Qui peut faire un plan de masse ?
Selon le contexte : géomètre-expert (limites et topo), architecte (conception/dossier), dessinateur (dossiers simples à partir de relevés fiables).

Conclusion

Simple dans son principe mais essentiel dans son usage, le plan de masse structure la réflexion, sécurise la conformité administrative et fluidifie le chantier. Bien renseigné, il devient l’outil commun de tous les acteurs — du géomètre à la mairie — pour inscrire le projet dans son site avec justesse.
