Comment utiliser les Wago : le guide pratique (sécurité, choix, étapes)

Les bornes Wago ont remplacé les dominos dans la plupart des installations domestiques grâce à leur rapidité, leur fiabilité et leur compacité.
Ce guide vous explique comment utiliser les Wago pas à pas, comment choisir le bon modèle (levier, push-in, mini), et quelles règles de sécurité respecter pour une connexion durable et conforme.

Comprendre les Wago : principes de base

Qu’est-ce qu’une borne Wago et pourquoi l’utiliser ?

Une borne Wago est un connecteur qui assure un contact mécanique et électrique fiable sans vis.
Un ressort interne maintient le conducteur en place, ce qui simplifie le câblage et garantit un serrage constant dans le temps.
Résultat : gain de temps, répétabilité, réutilisabilité (surtout avec levier) et faible encombrement dans les boîtes de dérivation.

À l’usage, elles sont plébiscitées pour l’éclairage, les prises et la plupart des circuits domestiques : pose nette, démontage rapide, contrôle visuel facilité, remplacement sans abîmer la section des fils.
En respectant les prescriptions du fabricant, on obtient une jonction sûre et durable.

Les principaux types de Wago (levier, push-in, mini)

• À levier (ex. série 221) : polyvalents, idéaux si vous intervenez souvent ou travaillez avec des conducteurs multibrins.
  Ouverture du levier, insertion, verrouillage : simple et réutilisable.

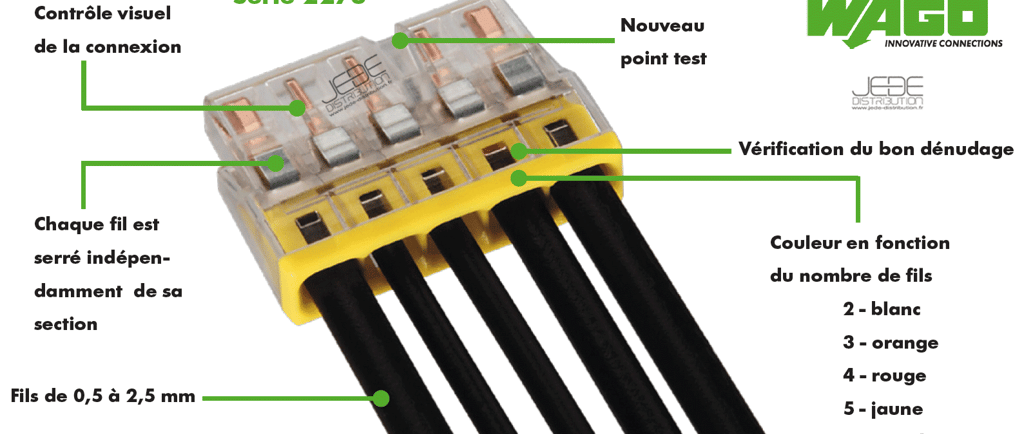

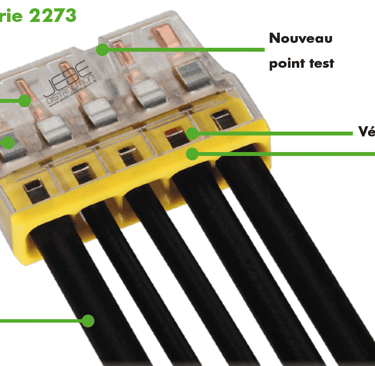

• Push-in (insertion directe, ex. 2273) : ultra rapides pour les conducteurs rigides de sections courantes.
  Format compact, parfait pour l’éclairage et les boîtes exiguës.

• Mini/compacts : versions réduites pour les espaces très restreints ou petites sections.
  Vérifiez toujours la plage acceptée.

Capacités électriques et choix selon la section

Adaptez la borne à la section des conducteurs, à la tension nominale et au courant maximal indiqués par la fiche technique.
En habitat, on rencontre souvent :

• 1,5 mm² : circuits d’éclairage (10–16 A).

• 2,5 mm² : circuits de prises (16–20 A).

• 4 à 6 mm² : appareils puissants / circuits dédiés.

Section (mm²)Usage courantType recommandé0,5 – 1,5Luminaires, commandesPush-in / Mini1,5Éclairage (10–16 A)Push-in / Levier2,5Prises (16–20 A)Push-in robuste / Levier4 – 6Circuits dédiésLevier ou connecteur industriel

Bon réflexe : viser un léger surdimensionnement côté connecteur plutôt que l’inverse et vérifier la compatibilité conducteur (rigide/multibrins, avec ou sans ferrule).

Règles de sécurité avant toute manipulation

• Couper l’alimentation au disjoncteur et vérifier l’absence de tension (multimètre/testeur).

• Porter les EPI adaptés (gants, lunettes) et travailler dans une zone éclairée et dégagée.

• Respecter la longueur de dénudage indiquée (souvent 9–11 mm selon modèles).

• Ne pas mélanger des circuits de tensions différentes dans une même borne.

• Utiliser des ferrules pour les multibrins si recommandé ; privilégier les modèles à levier avec conducteurs souples.

• Placer les connexions dans des boîtes de dérivation accessibles (conformité et maintenance).

Comment utiliser les Wago : le tutoriel pas à pas

1. Préparer le chantier : coupure, contrôle, outils

Coupez le circuit au tableau, consignez si possible, puis vérifiez l’absence de tension.
Rassemblez : coupe-câble, pince à dénuder réglable, multimètre, Wago adaptés à la section et au nombre de conducteurs, ferrules pour multibrins si nécessaire, boîte de dérivation et tournevis.

2. Dénuder correctement les conducteurs

Mesurez la longueur à dénuder (référez-vous au pictogramme sur la borne).
Dénudez sans entamer l’âme.
Pour les multibrins, torsade légère puis ferrule adaptée si push-in ; les modèles à levier acceptent souvent le multibrins sans embout, mais la ferrule améliore la tenue dans le temps.

3. Insérer les fils pour un contact fiable

• Wago à levier : ouvrez, insérez jusqu’en butée, rabaissez pour verrouiller.

• Wago push-in : insérez droit jusqu’au point d’arrêt (évitez la torsion).
  Pour multibrins, préférez ferrule ou modèle à levier.

Après insertion, faites un test de traction léger sur chaque conducteur.
Ne jamais partager une même cavité par deux fils si le modèle ne le prévoit pas.

4. Vérifier et tester avant remise sous tension

Contrôlez visuellement (aucun cuivre apparent, leviers verrouillés, conducteurs rangés).
Hors tension : test de continuité/résistance entre conducteurs.
Remettez sous tension et vérifiez la présence de 230 V.
Faites un essai en charge (éclairage/appareil) et surveillez toute chaleur anormale lors des premières heures.

Conseils pratiques, erreurs à éviter et maintenance

Erreurs fréquentes et parades

• Mauvais modèle (rigide vs souple, intensité insuffisante) → vérifiez la fiche technique.

• Dénudage imprécis → respectez 9–11 mm typiques et l’état du cuivre (propre, non entamé).

• Capacité dépassée (trop de conducteurs) → utilisez le bon nombre de ports, multipliez les borniers si besoin.

• Boîte absente/inaccessible → toujours loger les jonctions dans des boîtes accessibles.

Astuces pour une installation durable et conforme

• Planifier l’implantation des boîtes accessibles (maintenance, conformité).

• Choisir levier pour circuits appelés à évoluer (modifs faciles), push-in pour connexions fixes en série.

• En milieux humides/extérieurs, utiliser boîtes et matériels IP adaptés.

• Documenter : étiquettes de circuits, schémas et notices conservées dans le dossier technique.

Compatibilité domotique, interrupteurs et appareils

Sur modules domotiques (relais, capteurs, variateurs), vérifiez la tension de pilotage (12/24/230 V), la section et la nature des conducteurs.
Avec LED et variateurs, tenez compte des courants d’appel : choisissez des connecteurs et câbles en conséquence.
Séparez clairement puissance et commande et utilisez des bornes spécifiques pour les bus (KNX, DALI, etc.).

Contrôles, entretien et conformité

• Mise en service : tests de continuité, isolement, essai sous charge.

• Suivi : contrôle visuel/thermique après quelques semaines puis périodiquement.

• Normes : respecter la NF C 15-100 (accessibilité des jonctions, boîtes), conserver notices et fiches.

FAQ – Wago : vos questions fréquentes

Quelle longueur de dénudage pour une Wago ?

Référez-vous au marquage sur la borne ; la plupart des modèles d’habitat indiquent 9 à 11 mm.
Un cuivre trop court ou trop long compromet le contact.

Différence entre Wago 221 (levier) et 2273 (push-in) ?

La 221 (levier) est réutilisable et tolérante avec les multibrins ;
la 2273 (push-in) est très compacte et rapide pour les rigides.
Choisissez selon le type de conducteur, l’espace et la fréquence d’intervention.

Peut-on mélanger basse tension et 230 V dans une même borne ?

Non, sauf produit explicitement prévu : séparez systématiquement puissance et signaux/BT pour éviter tout risque et rester conforme.

Faut-il une boîte de dérivation ?

Oui : placez toujours les jonctions dans des boîtes accessibles pour la sécurité, la maintenance et la conformité réglementaire.

Conclusion

Bien choisir le type de connecteur, respecter la section, la longueur de dénudage et loger les jonctions en boîte accessible sont les clés pour utiliser les Wago en toute sécurité.
Avec ces bonnes pratiques, vos connexions gagnent en fiabilité, propreté et pérennité — aujourd’hui comme lors des interventions futures.

Astuce pro : gardez un sachet de 221 (levier) et de 2273 (push-in) dans votre mallette : vous couvrez 90 % des cas en habitat.
